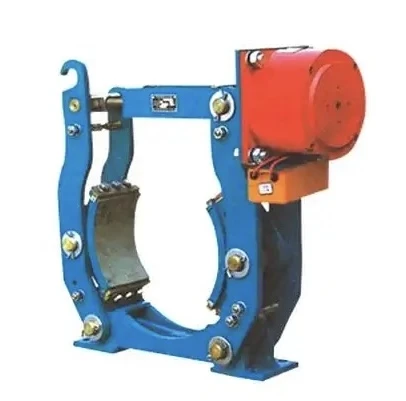

Den elektromagnetiske trommelbremsen i MW(Z)-serien er en konstruert, feil-sikker bremseløsning optimalisert for retardasjon og parkeringsbrems i mekaniske drivenheter. Det er mye brukt på tvers av tungindustri, inkludert løft, transport, metallurgi, gruvedrift, havnemaskineri og konstruksjonsteknikk.
Bremsen støtter både vekselstrøm og likestrøm, og overholder JB/T 7685-2006 industrielle standarder, og sikrer kompatibilitet med moderne industrielle drivsystemer over hele verden.
Hvordan den elektromagnetiske trommelbremsen fungerer
De-energisert tilstand (sikker-bremsing):Når strømmen brytes, slipper den integrerte hovedfjæren sin kraft, noe som får bremsebeleggene til å klemme bremsehjulet tett og låse mekanismen umiddelbart.
Energisert tilstand (frigitt):Når strøm tilføres, genererer den kraftige-elektromagneten et magnetfelt som tiltrekker ankeret for å overvinne fjærkraften. Dette skiller bremsebeleggene fra hjulet, slik at utstyret fungerer jevnt.
Nøkkelfunksjoner
Øko-vennlig og trygt:Utstyrt utelukkende med asbest-frie bremsebelegg, som oppfyller strenge globale miljø- og helsestandarder.
Anti-flytende:Utstyrt med en integrert klaringsjusteringsenhet som stabiliserer bremsebeleggene, og hindrer dem i å flyte eller slepe mot bremsehjulet.
Enkel installasjon:Har en integrert tung-løftekrok for rask plassering og praktisk-vedlikehold på stedet.
Standard driftsbetingelser
Våre industribremser er konstruert for å tåle tøffe miljøer. For ikke-standard internasjonale nett tilbyr vi tilpassede elektriske konfigurasjoner.
Omgivelsestemperatur: -25 grader til +40 grader
Relativ luftfuktighet:Mindre enn eller lik 90 %
Tjenestehøyde:Mindre enn eller lik 2000 meter
Standard strømforsyning:
• MW Type: AC 380V / 50Hz
• MWZ Type: DC 220V
• Merk: Internasjonale spenninger (f.eks. 415V, 440V, 460V; 60Hz) og spesialiserte anti-korrosjonsbelegg for marine, snø eller korrosive miljøer er tilgjengelig på forespørsel.

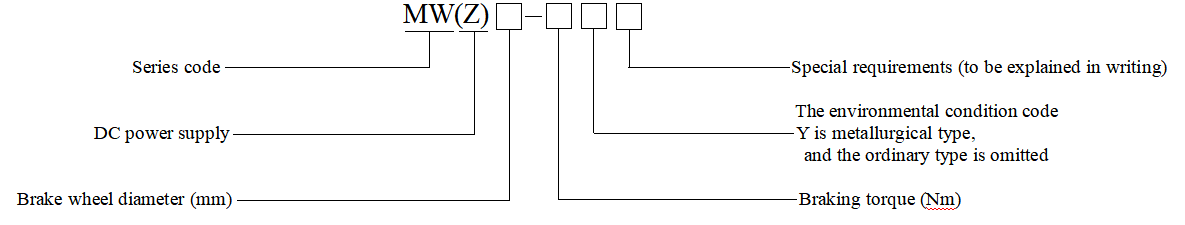

Modellbetegnelse

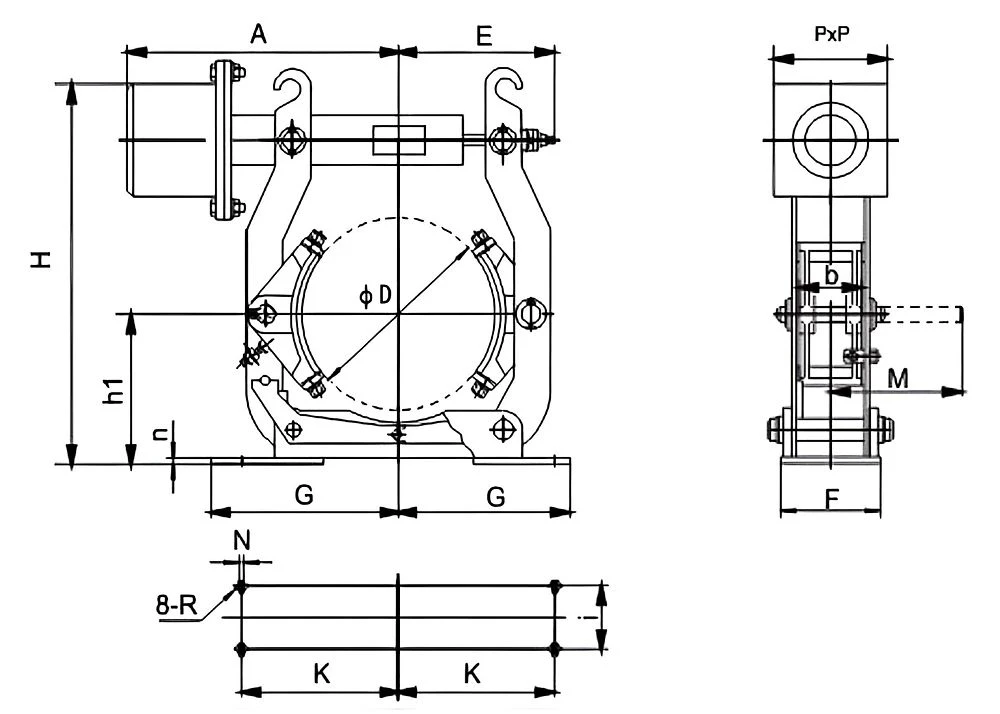

Hovedtekniske parametere og overordnede dimensjoner
Enhet: mm
| Bremse modell | A | b | D | E | F | G | G1 | H | h1 | i | K | M | N | n | P | R |
| MW(Z)160-80 | 240 | 65 | 160 | 165 | 85 | 145 | 65 | 341 | 132 | 55 | 130 | 149 | 5 | 8 | 132 | 7 |
| MW(Z)200-160 | 270 | 70 | 200 | 210 | 90 | 165 | 75 | 390 | 160 | 55 | 145 | 165 | 6 | 10 | 132 | 7 |
| MW(Z)250-315 | 330 | 90 | 250 | 246 | 100 | 200 | 100 | 518 | 190 | 65 | 180 | 207 | 10 | 12 | 167 | 9 |
| MW(Z)315-630 | 369 | 110 | 315 | 306 | 115 | 245 | 135 | 626 | 230 | 80 | 220 | 228 | 10 | 14 | 167 | 9 |
| MW(Z)400-1250 | 470 | 140 | 400 | 380 | 160 | 310 | 150 | 764 | 280 | 100 | 270 | 284 | 12 | 14 | 243 | 11 |
| MW(Z)500-2500 | 560 | 180 | 500 | 440 | 180 | 365 | 185 | 895 | 340 | 130 | 325 | 343 | 12 | 21 | 243 | 11 |
| MW(Z)630-5000 | 650 | 225 | 630 | 460 | 220 | 450 | 280 | 1020 | 420 | 170 | 400 | 422 | 15 | 20 | 271 | 13.5 |
| MW(Z)710-8000 | 775 | 255 | 710 | 535 | 240 | 500 | 300 | 1135 | 470 | 190 | 450 | 447 | 15 | 25 | 350 | 13.5 |
| MW(Z)800-10000 | 835 | 265 | 800 | 650 | 280 | 570 | 300 | 1315 | 530 | 210 | 520 | 410 | 15 | 28 | 400 | 13.5 |
De viktigste tekniske parameterne
| Bremse modell | Bremsehjuldiameter(mm) | Bremsemoment(N.m) | Retreat avstand(mm) | Utstyrt med elektromagnet | Totalvekt(kg) | ||||||
| Modell | Strøm på kontinuitetshastighet | Vurdert sug (M) | Maksimal reiseavstand/Innledende reiserute(mm) | Driftsfrekvens(C/h) | Nåværende (A) | ||||||
| Start | Holde | ||||||||||
| MW(Z)160-80 | 160 | 80 | 0.5 | DT-160 | 0-100% | 1000 | 6/3 | 1200 | 2.0 | 0.02 | 17 |
| MW(Z)200-160 | 200 | 160 | 0.6 | DT-200 | 0-100% | 1000 | 6/3 | 1200 | 2.0 | 0.02 | 30 |
| MW(Z)250-315 | 250 | 315 | 0.6 | DT-250 | 0-100% | 2800 | 7/3.5 | 1200 | 2.5 | 0.025 | 42 |
| MW(Z)315-630 | 315 | 630 | 0.8 | DT-315 | 0-100% | 2800 | 7/3.5 | 900 | 3 | 0.025 | 90 |
| MW(Z)400-1250 | 400 | 1250 | 0.8 | DT-400 | 0-100% | 5000 | 8/4 | 900 | 3.5 | 0.03 | 158 |
| MW(Z)500-2500 | 500 | 2500 | 1.0 | DT-500 | 0-100% | 8000 | 8/4 | 600 | 6.5 | 0.035 | 204 |
| MW(Z)630-5000 | 630 | 5000 | 1.0 | DT-630 | 0-100% | 10000 | 9/5 | 600 | 8 | 0.06 | 355 |
| MW(Z)710-8000 | 710 | 8000 | 1.25 | DT-710 | 0-100% | 15000 | 10/6 | 600 | 11 | 0.08 | 403 |
| MW(Z)800-10000 | 800 | 10000 | 1.25 | DT-800 | 0-100% | 18000 | 11/6 | 600 | 14 | 0.15 | 702 |
Søknader
Den elektromagnetiske trommelbremsen MW(Z) er mye brukt i industrimaskiner som krever pålitelig bremsing og retardasjon. Typiske bruksområder inkluderer:
Løfteutstyr
Overheadkraner, portalkraner, taljer.
Materialhåndteringssystemer
Transportører, automatiserte overføringssystemer, bøtteheiser.
Gruvedrift og metallurgi
Gruveheiser, valseverk,-tungt prosessutstyr.
Havne- og anleggsmaskiner
Containerkraner, vinsjer, løfteplattformer
Global kvalitetssikring og forsyningskjedefunksjoner
Som en ledende industribremseprodusent sørger vi for at prosjektrisikoen din minimeres:
ISO 9001:2015-sertifisert produksjon: 100 % full-dynamisk testing og dreiemomentkalibrering før forsendelse; 0 % defekttoleranse fra råmateriale til sluttmontering.
Full sporbarhet:Hver MW(Z)-enhet er laser-gravert med et unikt sporingsserienummer og sendes med et offisielt Mill Test Certificate (kompatibelt med EN 10204 3.1).
OEM/ODM-støtte:Tilpassede monteringsgrensesnitt designet for sømløst å erstatte eldre europeiske eller amerikanske bremsesystemer (f.eks. DIN/EMG-ekvivalenter) uten strukturelle modifikasjoner.
